ZW3D 2020 향상된 CAM 기능

제품기능소개
작성자
피플러스
작성일
2020-04-17 18:06
조회
144

ZW3D : ALL-IN-ONE CAD / CAM 소프트웨어


ZW3D는 CAD/CAM 통합 환경으로 빠른 속도의 솔리드-서피스(곡면) 설계를 동시에 지원하는 하이브리드 모델링을 통해 원하는 형상을 3D 모델로 구현할 수 있습니다. 또한 금형설계에 필요한 자동 파팅(Parting)과 2축-5축 CAM 경로 시뮬레이션 등 제품 개발을 위해 필요한 모든 기능을 하나의 시스템에서 통합한 올인원 솔루션입니다.


합리적인 도입 비용으로 개발 기간 단축 및 개발 비용 절감 등 최고의 효율성을 보장합니다.

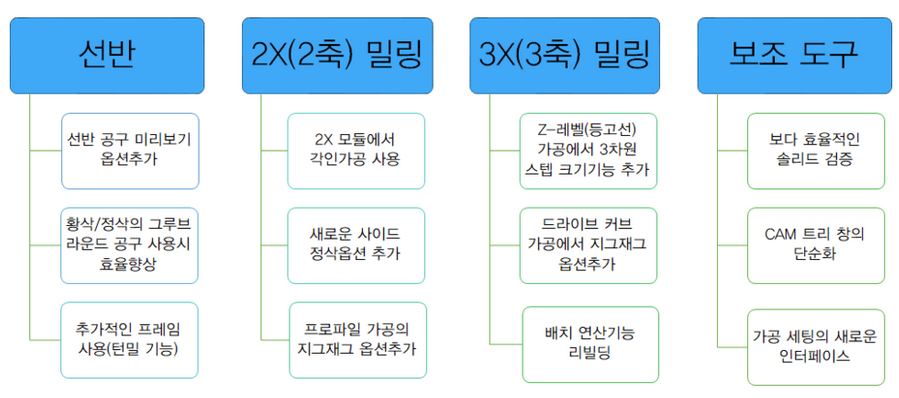

ZW3D 2020버전에서 향상된 기능을 소개합니다. CAD와 CAM 기능을 나눠서 소개해 드릴 예정인데 아직 ZW3D가 어떤 제품인지 모르시는 분들은 아래 아래 링크를 참고하시기 바랍니다.







선반

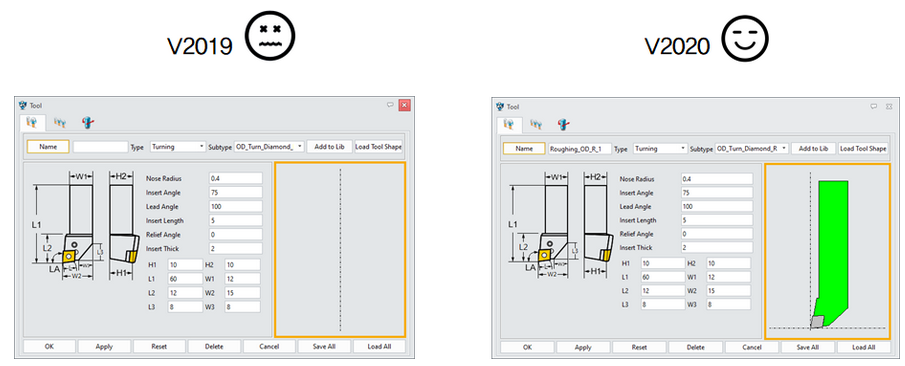

>> 선반 공구의 미리보기
사용자는 정의된 선반 공구를 미리 보기 가능
- 직관적인 공구 형성 가이드라인
- 잘못된 공구 스펙 기입으로 인한 손실을 최소화

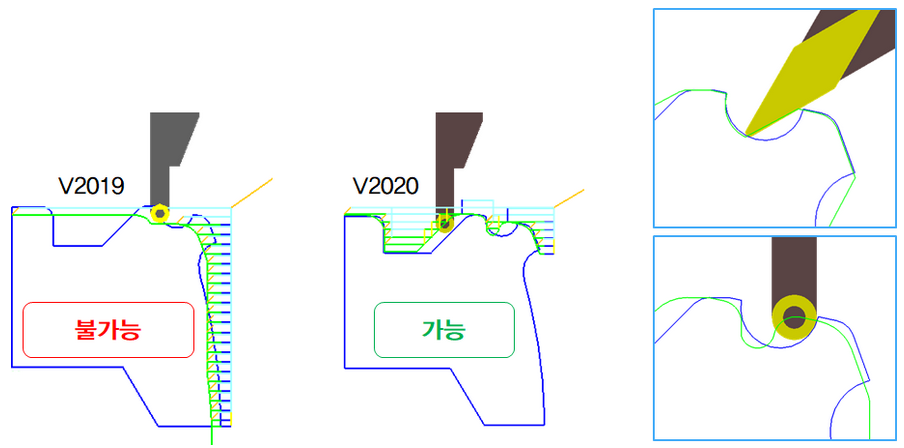

>> 라운드 공구
- 황삭과 정삭에서 사용자가 진행할 수 있는 또 하나의 옵션
- 보다 효율적인 황삭
- 보다 나은 슬롯 구간의 정삭



>> 추가적인 프레임
추가적인 프레임을 툴패스 생성 및 NC 코드 출력 시 이용




>> 정삭&파트오프 가공






2X 밀링

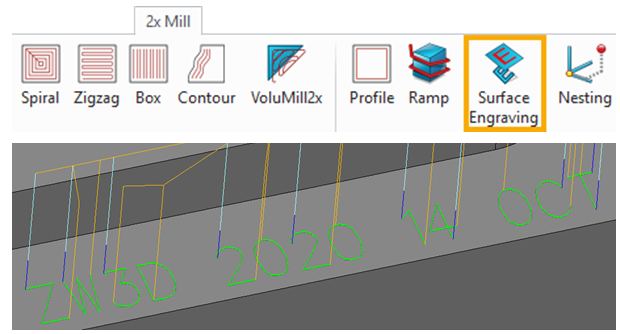

>> 각인 가공
각인 가공이 2X 모듈로 이용
- 2X 모듈의 기능 업그레이드
- 시장에서의 경쟁력 강화

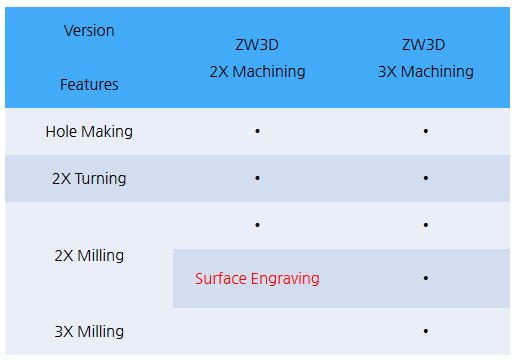

버전 비교

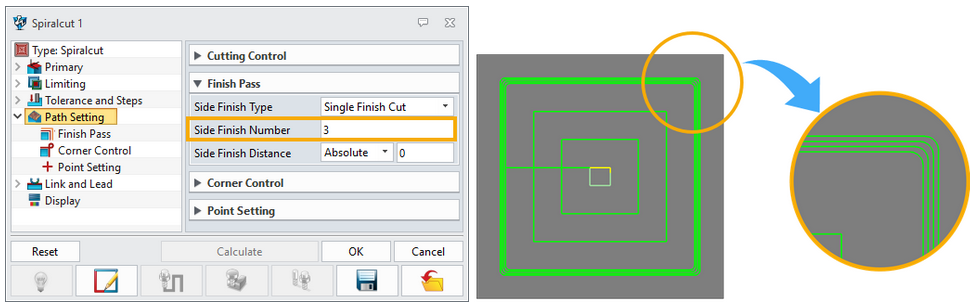

>> 사이드 정삭 횟수 옵션
사이드 정삭 툴패스의 횟수를 세팅하는 옵션이 대부분 2X 가공에 포함
- 스파이럴, 지그재그, 박스, 윤곽선, 프로파일, 램프, 상부면 컷 가공에서 사용 가능
- 보다 유연성 있는 정삭 가공
- 추가적인 사이드 정삭 가공이 불필요



>> 프로파일 가공
지그재그 옵션을 프로파일 가공에 추가
- 보다 효율적인 절삭 툴패스 생성

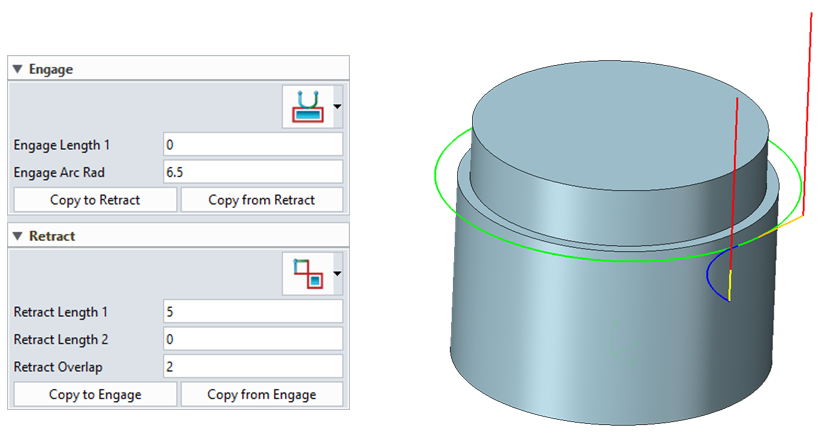

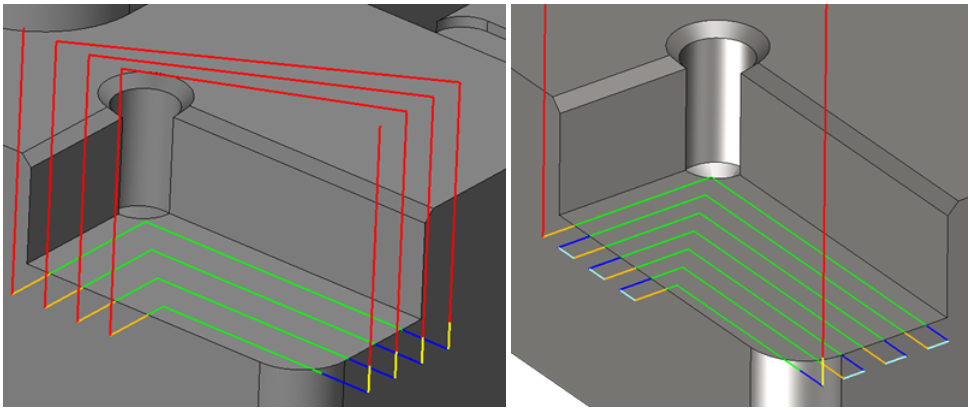

>> 리드인&리드아웃
리드인&리드아웃 툴패스를 개별적으로 정의 가능
- 보다 유연해진 툴패스






3X 밀링

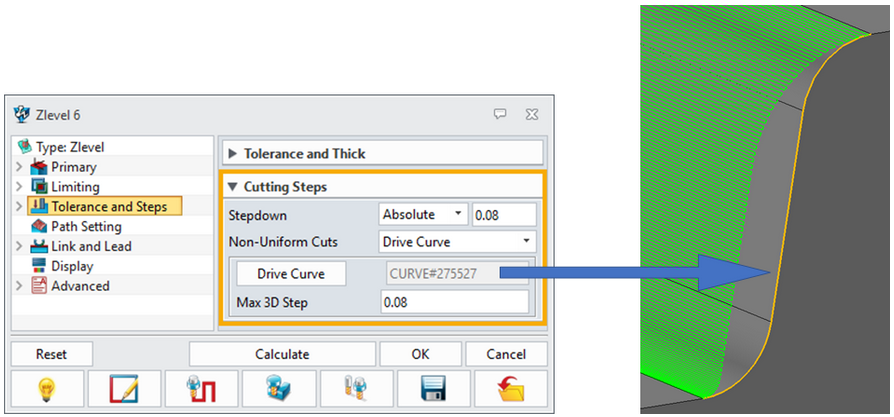

>> Z레벨 가공
Z레벨 툴패스를 드라이브 커브를 통해 3차원 일정한 크기로 유지 가능
- 급격한 구간과 원만한 구간의 절삭 툴패스를 균일하게 생성

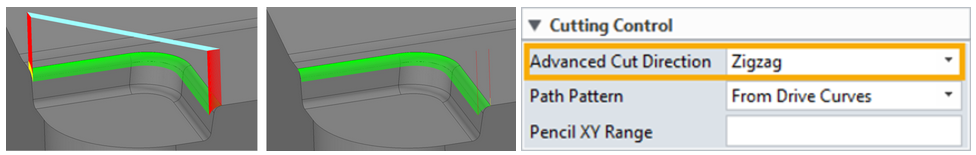

>> 드라이브 커브 가공
드라이브 커브 가공에서 새로운 지그재그 옵션 추가
- 공구 들림 현상 없이 더 효율적으로 변경 가능

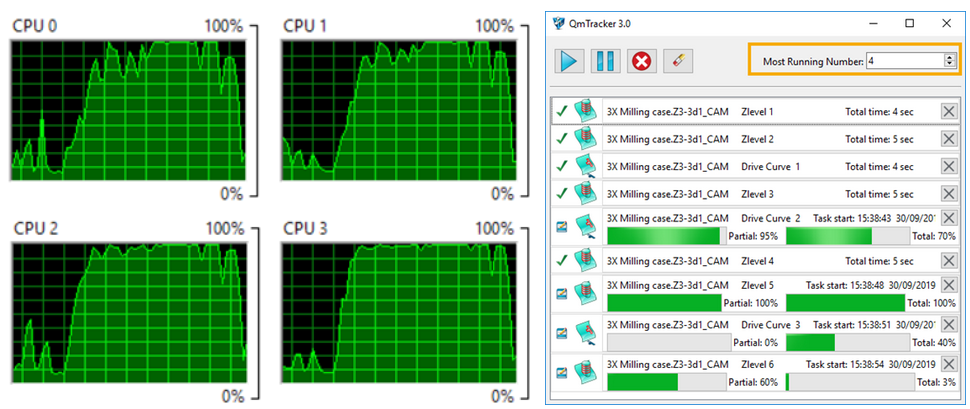

>> 배치 연산
2020 버전에서 배치 연산 기능 리빌딩
- 더 나은 UI 및 쉬운 사용
- 코어 연산 프로세스 유틸 사용
- 백그라운드 연산




보조 도구

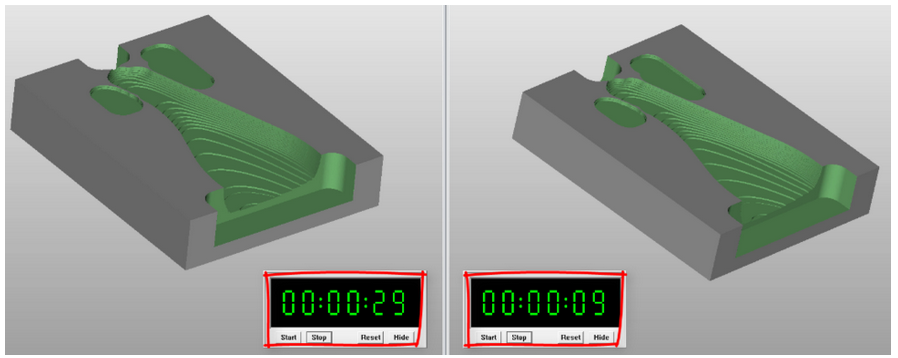

>> 향상된 솔리드 검증
원호 이동의 향상으로 솔리드 검증의 스피드 향상

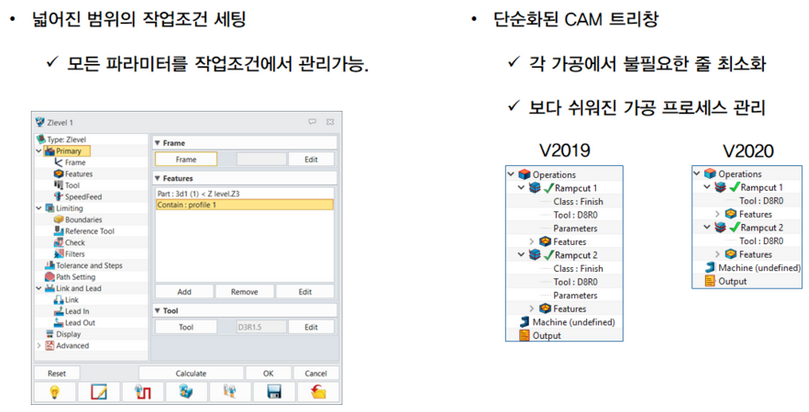

>> 유저 인터페이스 개선
5e99703cc77135701513.pngZW3D 2020에 대한 더욱 자세한 내용은 피플러스로 문의주시기 바랍니다.
