ZW3D 2020 향상된 CAD 기능

제품기능소개
작성자
피플러스
작성일
2020-04-16 16:40
조회
163
ZW3D : ALL-IN-ONE CAD / CAM 소프트웨어

ZW3D는 CAD/CAM 통합 환경으로 빠른 속도의 솔리드-서피스(곡면) 설계를 동시에 지원하는 하이브리드 모델링을 통해 원하는 형상을 3D 모델로 구현할 수 있습니다. 또한 금형설계에 필요한 자동 파팅(Parting)과 2축-5축 CAM 경로 시뮬레이션 등 제품 개발을 위해 필요한 모든 기능을 하나의 시스템에서 통합한 올인원 솔루션입니다.

합리적인 도입 비용으로 개발 기간 단축 및 개발 비용 절감 등 최고의 효율성을 보장합니다.

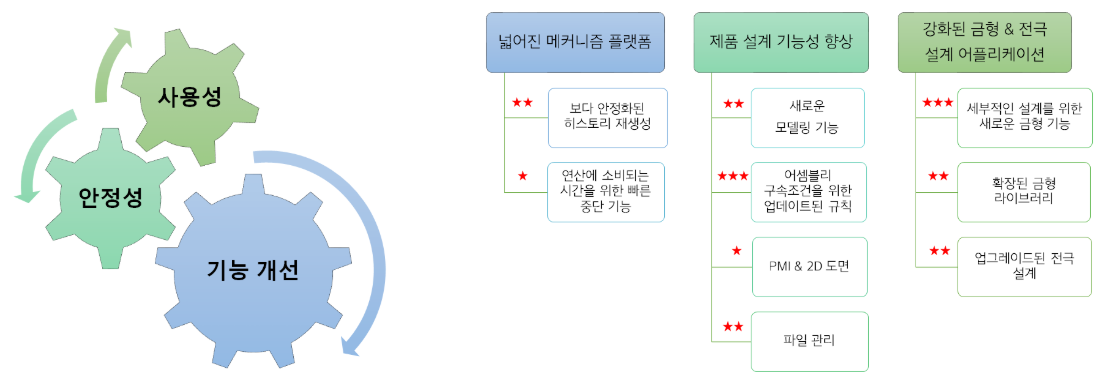

ZW3D 2020버전에서 향상된 기능을 소개합니다. CAD와 CAM 기능을 나눠서 소개해 드릴 예정인데 아직 ZW3D가 어떤 제품인지 모르시는 분들은 메인메뉴 [솔루션] > [제품개발솔루션] > [ZW3D]를 참고하시기 바랍니다.






넓어진 메커니즘 플랫폼


>> 더욱 안정된 히스토리 재생성


히스토리 재생성 및 형상 참조 기능 최적화
- 스케치 참조의 안정성이 향상되었습니다.
- 누락된 연관/참조를 무시하고 현재 데이터의 히스토리로 트리를 생성할 수 있습니다.
- 참조 형상을 연결 해제한 후, 이전 참조 관계 및 유효하지 않은 데이터를 제거할 수 있습니다.
- 작업을 재정의하면 숨겨진 개체를 다시 표시합니다.


>> 일부 메커니즘 최적화


연산 소비시간 지연 시 빠른 중단 가능

- 연산 시간이 10초 이상 초과되었을 때, 사용자가 현재 작업을 중지할 수 있는 ‘빠른 중단 다이얼로그’가 팝업됩니다.





제품 설계 기능성 향상


>> 스케치

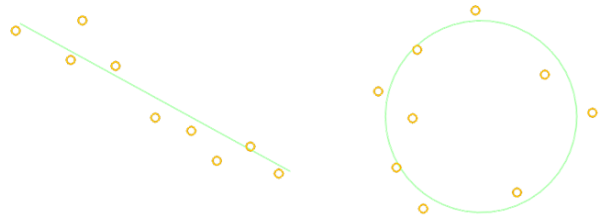

새로운 ‘Fit Curve’ 명령

- 근사법에 의해 만든 점들을 선택하여 직선, 스플라인, 원호, 타원형 등을 생성할 수 있습니다.

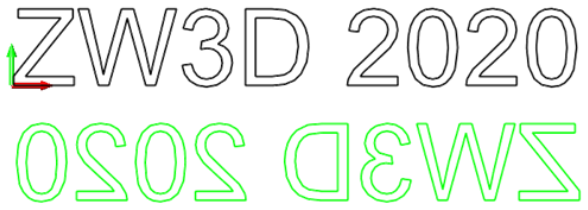

‘ReadySketch Text’ 명령에 추가된 미러 기능

- 금형의 각인 가공을 쉽게 할 수 있습니다.

열린 끝점에서 효용성 체크 향상



모델링

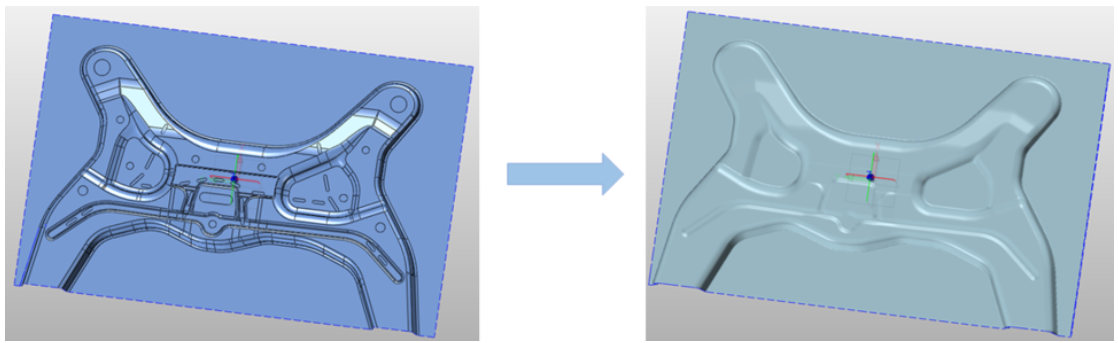

>> 새로운 러프 옵셋


러프 옵셋은 자동 프레스 금형과 같이 모든 캐스팅 금형에서 요구되는 옵션입니다.

제품 모델을 기반으로 한 러프 옵셋 서피스를 이용하여 러프 옵셋을 생성할 수 있습니다.

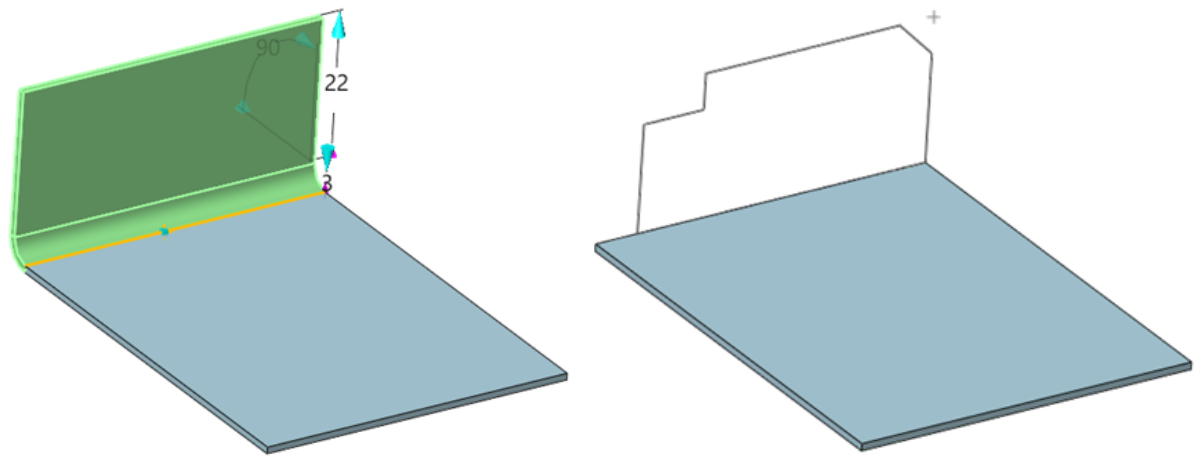

>> 특수 형상 플랜지 기반의 스케치


직접 엣지를 선택하여 단순 플랜지를 생성할 수 있습니다.

사용자 정의 스케치를 통해 모델링 프로세스를 단순화하여 보다 효율적으로 특수 형상 플랜지를 생성할 수 있습니다.

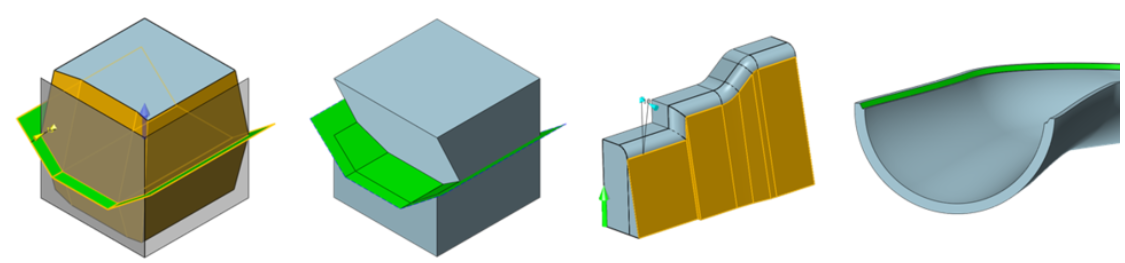

>> 업그레이드된 구배 기능


두 가지 새로운 구배 유형 : 파팅 면을 통한 구배, 파팅 엣지를 통한 구배
다중 면 구배 및 서비스 구배 지원
품질 및 구배의 견고함 향상



>> 강화된 직접 편집 기능


DE(직접편집) Face Offset 및 DE Draft 명령에서 지원되는 Face Overflow 옵션으로 직접편집 결과의 정확성이 강화되었습니다. DE Pattern의 스피드가 더욱 향상되었고, 경우에 따라 최대 500%의 효율을 가집니다.

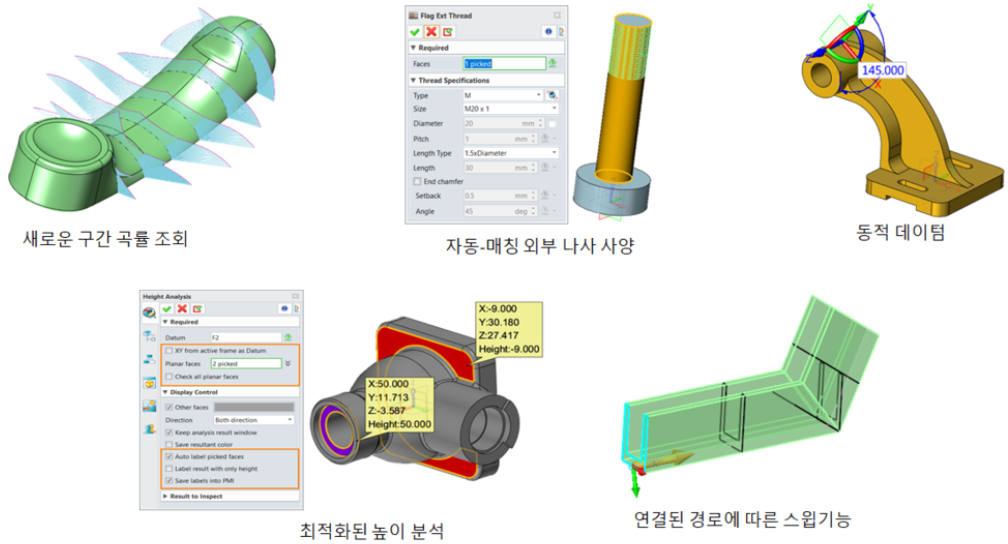

5e980b284597c4631233.png>> 기타 모델링 향상




어셈블리

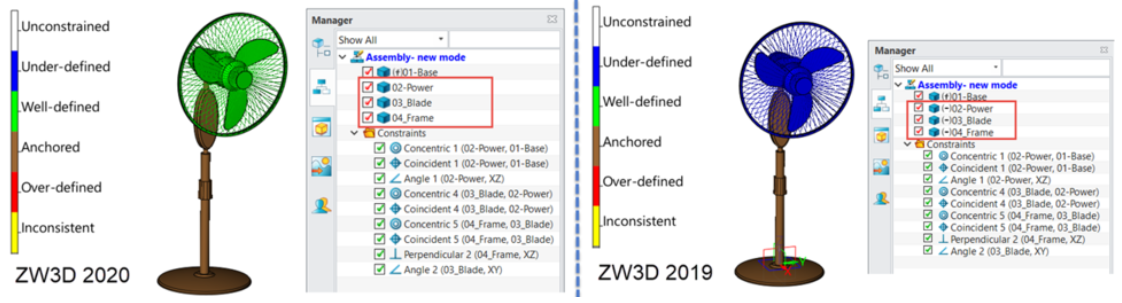

>> Well-defined 상태를 위한 새 규칙


기존 규칙 : 컴포넌트들이 구속되었을 때와 위치가 고정되어 있을 때 Well-defined로 지정

새 규칙 : 컴포넌트들이 범위 세팅으로 구속되었을 때 Well-defined로 지정

- Well-defined 컴포넌트들이 특정 범위를 가지고 움직일 수 있습니다.

- 이는 근거 있는 구속 조건과 어셈블리 상태를 명확하게 만들도록 도와줍니다.

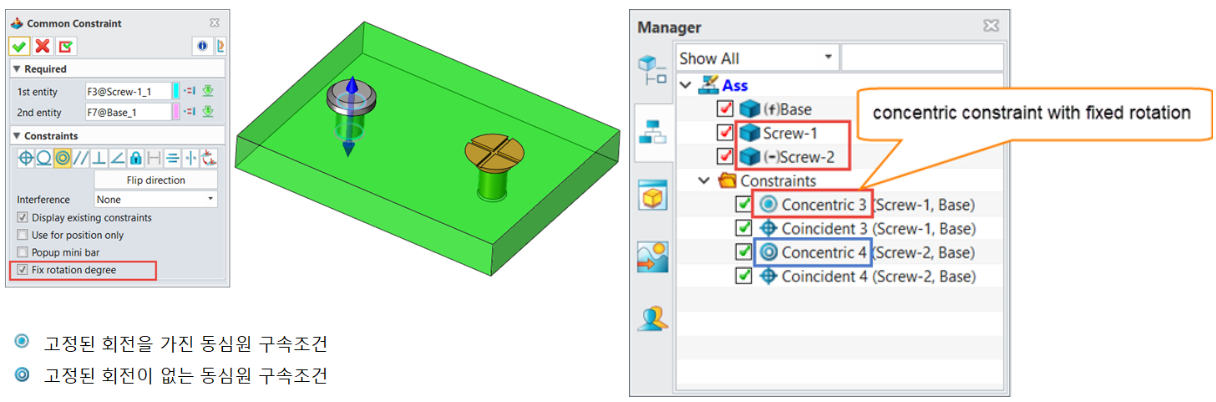

>> 동심원 구속 조건을 위한 회전 잠금 옵션


이 향상은 중요하지 않은 두 구속 조건의 정의 세팅에서 시간 절약에 도움을 주며, 이에 따라 효율성이 향상됨

- 회전 각도는 추가된 동심원 구속 조건일 때 사용 가능

- 다른 동심원 구속 조건을 위한 두 개의 아이콘

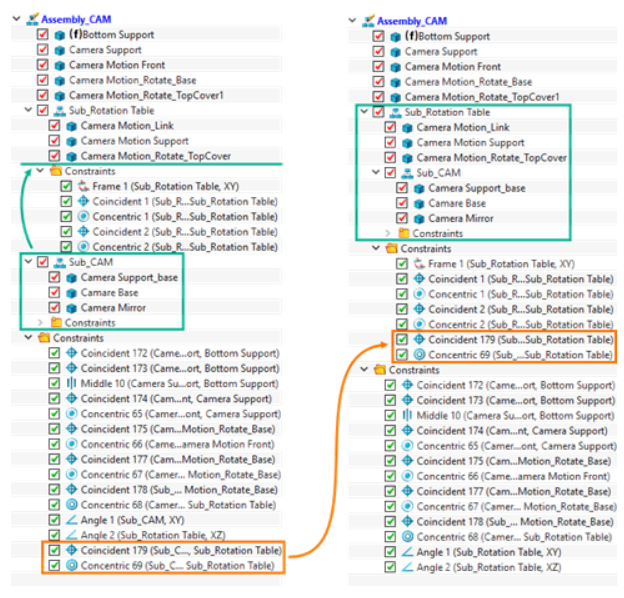

>> 이동된 컴포넌트를 위한 자동 구속 조건 업데이트


컴포넌트들이 다른 레벨로 혹은 하위 어셈블리로 교차 이동되었을 때, 구속 조건 또한 자동 업데이트 됩니다. 이러한 구속 조건은 설계 유연성을 최대한 향상하기 위해 재사용 할 수 있게 변경되었습니다.

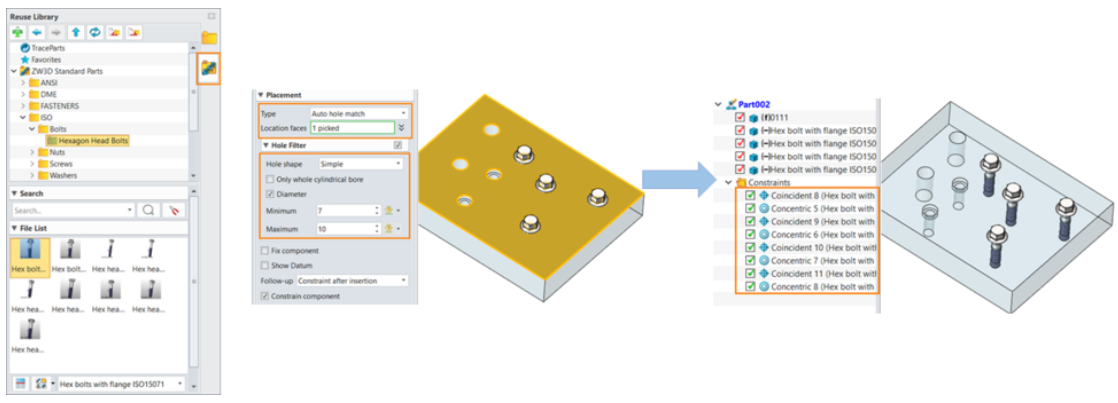

>> 빠른 고정 장치의 어셈블리


한꺼번에 고정 장치를 삽입하는 두 가지 방법 : 레이아웃, 자동 홀 매칭

구속 조건은 고정 장치가 삽입될 때 자동적으로 추가됩니다.

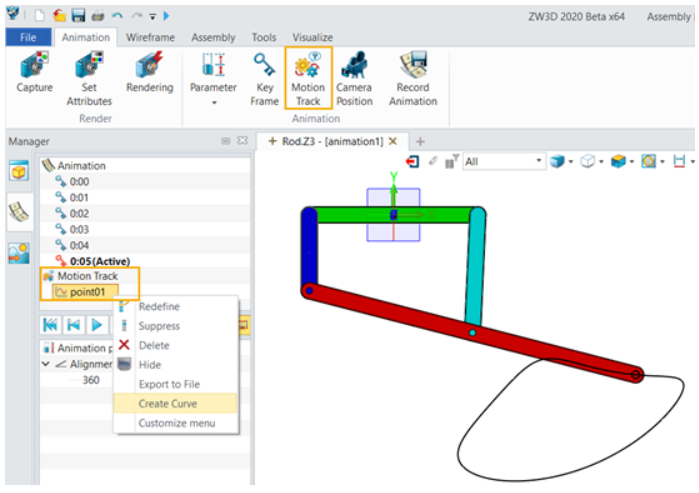

>> 어셈블리 애니메이션을 위한 새 모션 트랙


어셈블리의 움직임에 따라 모션 트랙을 기록합니다.

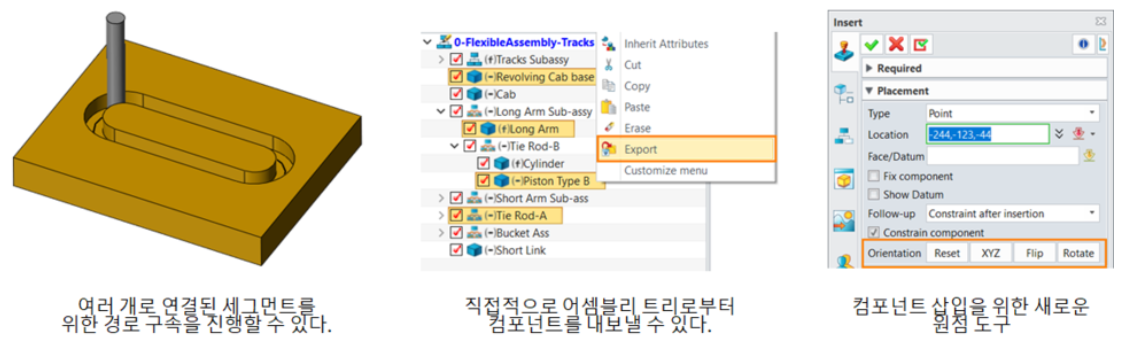

>> 기타 향상 기능




PMI 및 2D 드래프팅

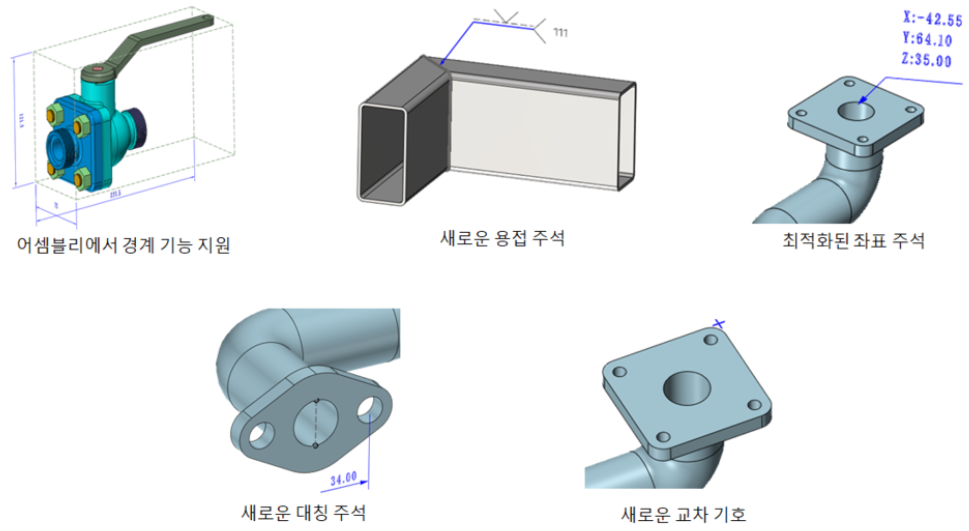

>> PMI향상


어셈블리를 위한 경계 기능 지원
몇 가지 새로운 주석 유형 추가

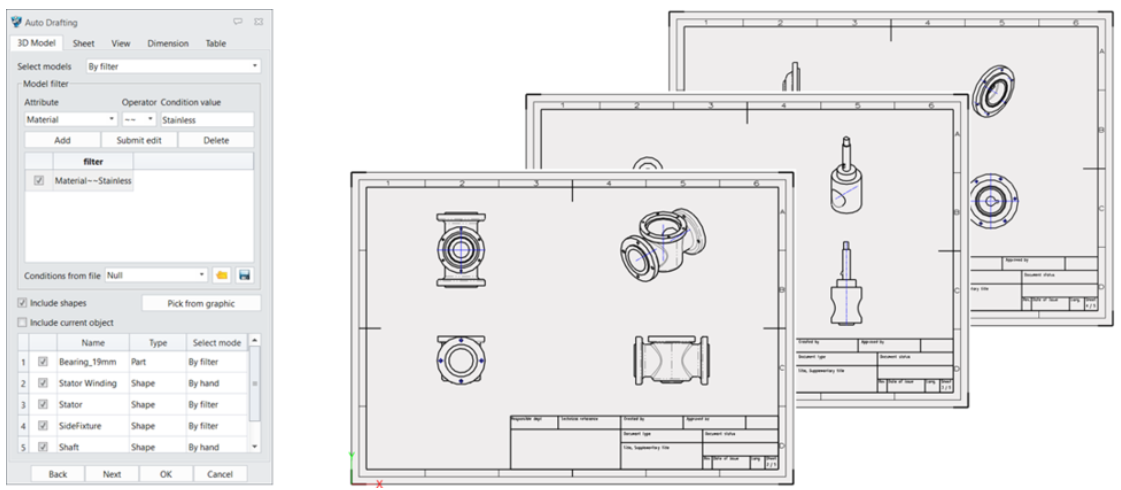

>> 효율적인 자동 드래프팅


  • 필터 혹은 레이어별 모델 선택

  • 사용자 정의 시트 속성, 레이아웃과 속성 뷰, 치수 및 테이블 세팅

  • 그룹 내에서 다른 컴포넌트/어셈블리의 2D 그래프팅 생성



>> 2D 도면 향상


  • 효율적인 자동 도면 작성

  • 다중-지역 해칭

  • 해칭 위의 보호되지 않은 치수

  • 큰 폰트 사이즈 제공



>> 새로운 작업 폴더


작업 폴더는 새롭게 생성된 파일을 위해 기본 저장 경로로써 지정할 수 있습니다.
  • 빠른 파일 저장소

  • 명확한 프로젝트 관리

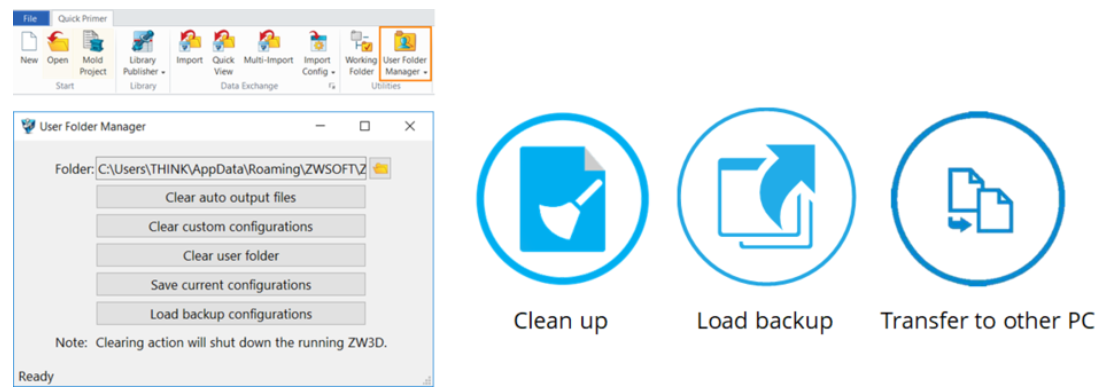

5e980b28487065806565.png>> 친근한 유처 폴더


사용자가 현재 저장 구성 및 백업 구성을 불러올 수 있습니다.

자동-출력 파일 삭제 / 사용자 정의 구성 / 한 번의 클릭으로 전체 사용자 폴더 정리



>> 사용자 백업 파일


백업 파일은 지정된 폴더 혹은 원본 파일과 같은 위치에 저장할 수 있습니다.

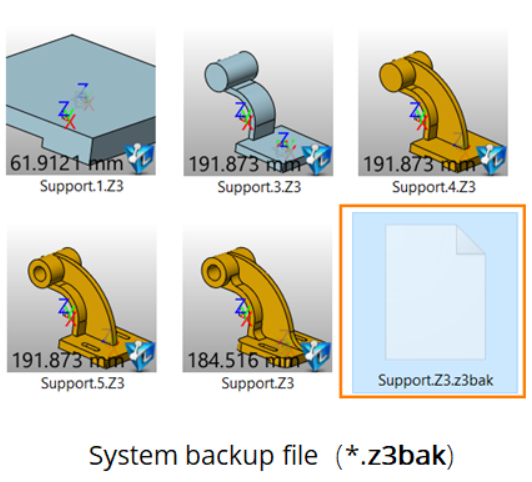

>> 시스템 백업 파일


시스템 백업 파일(*.z3bak)은 자동적으로 원본 파일 폴더에 생성되고 저장합니다.



강화된 금형&전극 설계 어플리케이션

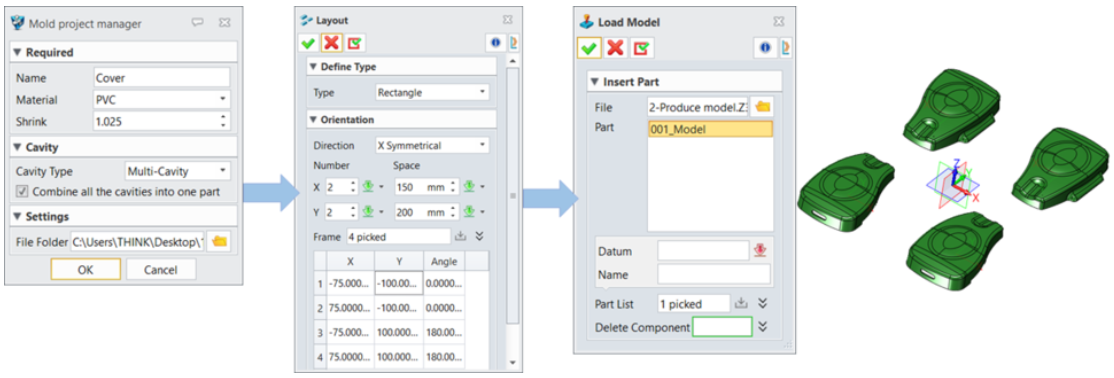

>> 최적화된 프로젝트 관리자 및 작업 방식


금형 프로젝트 관리자, 지정된 재질, 수축률, 캐비티 유형, 파일 폴더를 세팅할 수 있습니다.

최적화된 작업 방식을 위해 레이아웃과 모델 불러오기 명령을 분리했습니다.

업데이트된 모델 불러오기 도구는 잘못 불러온 모델 삭제와 더불어 갱신할 모델을 불러오기가 가능합니다.



>> 새로운 파팅 내비게이터


모든 파팅 향상 객체는 안내자 안에서 파팅 라인, 가이드라인, 파팅면, 패치 표면, 코어 및 캐비티 등 나열

다른 형상 유형들은 다른 레이어로 할당되며, 이는 그들을 빠르게 볼 수 있도록 사용자를 도움




>> 세부 설계를 위한 새로운 금형 피쳐


특정 파이프 조인트, 링 도구를 냉각 설계에 추가
  • 새로운 냉각 설계 도구

  • 새로운 런너 및 게이트

  • 새로운 리프터, 프레임, 그루브

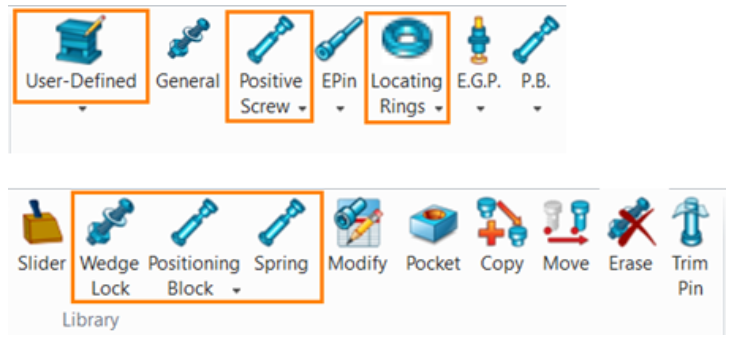

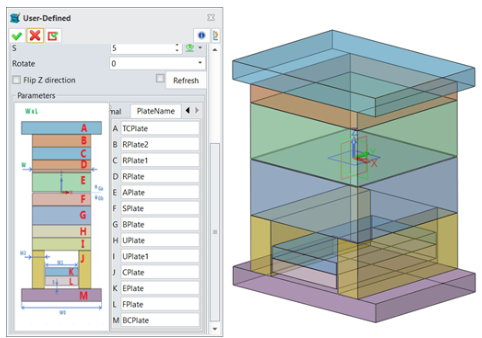

>> 확장된 금형 라이블리


사용자는 사전 정의된 몰드 베이스를 기반으로 플레이트의 파라미터를 유연하게 세팅할 수 있습니다. 십자 스크류, 로케이트 링, 웨지 룩, 스프링 등과 같은 표준화된 부품을 위한 많은 도구가 추가 되었습니다.

5e980d82a8b063681531.png   5e980d82a8ec71506645.png

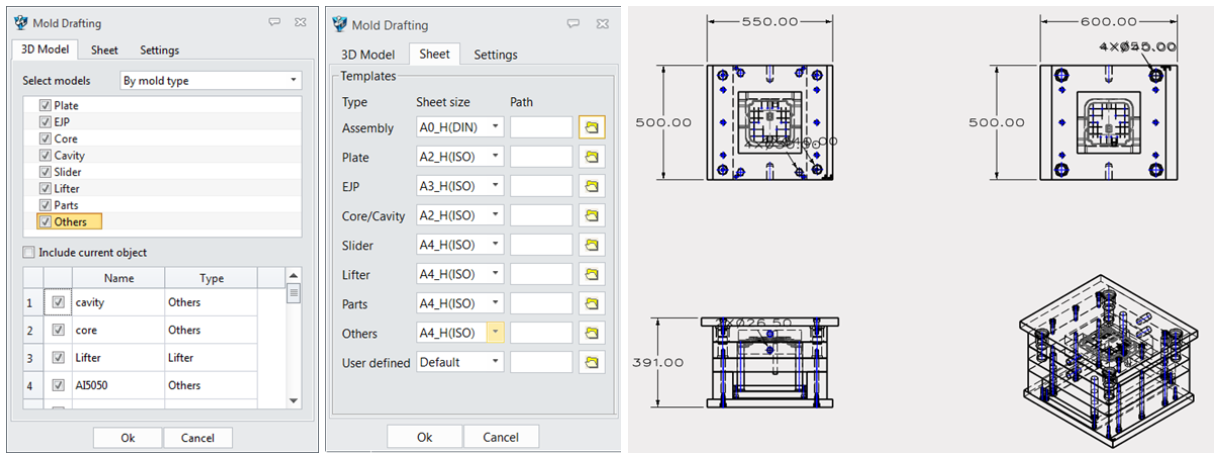

>> 자동 금형 드래프팅


자동으로 금형 타입을 인식하고 다른 드래프팅 템플릿을 다른 금형 유형에 적용시킬 수 있습니다.



전극 설계

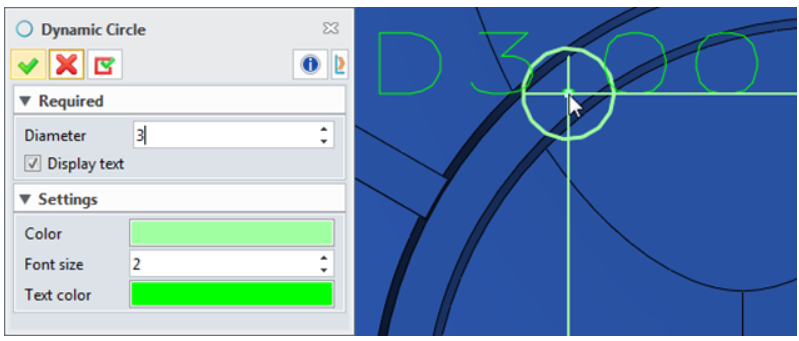

>> 방전 영역을 위한 동적 원형 탐지


동적 원을 사용하여 모델 간격과 방전 영역을 확인하고, 폭이 사전 설정 직경 값보다 작은 지의 여부를 감지합니다.

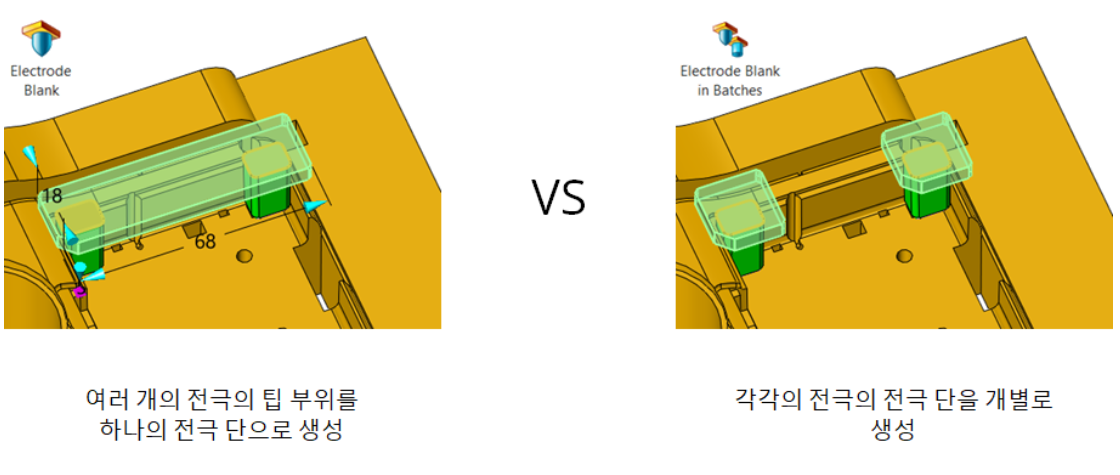

>> 다중 전극단 추가


한 개 이상의 전극을 선택하여 여러 개의 전극단을 한꺼번에 생성하는 기능이 향상되었습니다.

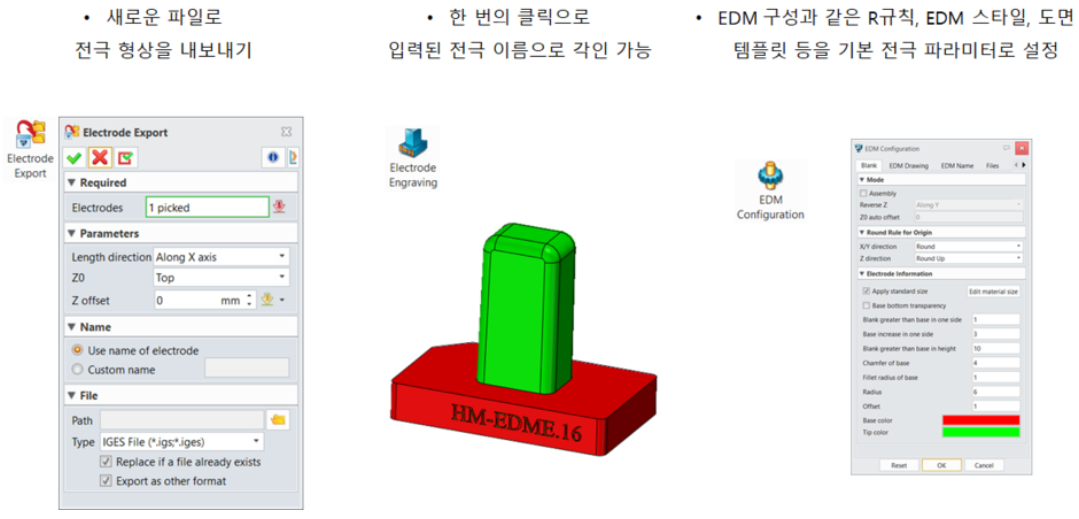

>> 전극 추출 도구


5e980d82aa28c9654795.png>> 새로운 전극 도구




>> Bill of Electrodes


선택된 전극으로 전극 BOM 테이블을 빠르게 생성할 수 있습니다. EDM 구성에서 사용자 정의할 수 있는 템플릿으로 사전 정의가 가능합니다.



>> 기타


4K 해상도 지원(사이즈 125%)추천

Excel 파일 호환성을 위해 Third-party XLSX 라이브러리를 추가하여 향상

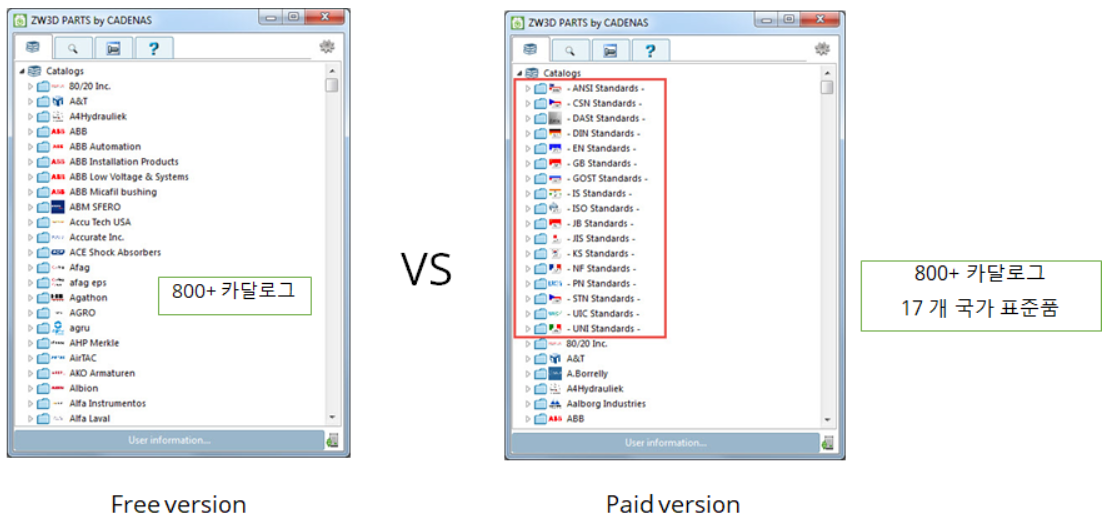

보다 풍부한 PARTsolution 라이브러리
